Podwójne zawory kulowe blokujące i odpowietrzające

„Filozofia podwójnego blokowania i odcinania upustu” wymaga dwóch zaworów odcinających w linii i zaworu upustowego, używanych do opróżniania lub odpowietrzania uwięzionego płynu między dwoma elementami zamykającymi w celu bezpiecznego odizolowania rury w dół. Tę funkcję można osiągnąć za pomocą jednego pojedynczego zaworu z otworem upustowym między obturatorami.

GŁÓWNE ZASTOSOWANIA:

• Produkcja ropy naftowej i gazu na morzu
• Terminale gazowe i naftowe
•Chemia i petrochemia
•Rafinacja
•Produkcja systemów pomiarowych fiskalnych
•Statkowiec gazu LNG
• Wykonawcy z branży przetwórczej/energetycznej

ZALETY:

• Oszczędność miejsca i wagi
• Oszczędność kosztów (produkt i instalacja)
•Zminimalizowane ścieżki wycieku
•Zwiększona integralność strukturalna linii
•Konfiguracje ESDV+MOV lub ESDV+XV
• Zwiększona niezawodność systemu

CECHY:

• Trzpienie zapobiegające wydmuchiwaniu/niskoemisyjne
• Konstrukcja ognioodporna i antystatyczna
• Niezależna kula i trzpień
• Samonastawne listwy wykończeniowe
• Samoczynne rozładowanie/efekt podwójnego tłoka
pływające siedzenia
• Siedzisko miękkie lub metalowe

Konstrukcja jest dostępna w wersji z wejściem bocznym (korpus przykręcany, spawany) oraz w konfiguracji lądowej, morskiej (górna strona) lub podwodnej.
System odpowietrzania może być dostarczony z zaworami kulowymi, zasuwowymi lub kulowymi, zależnie od wymagań klienta.

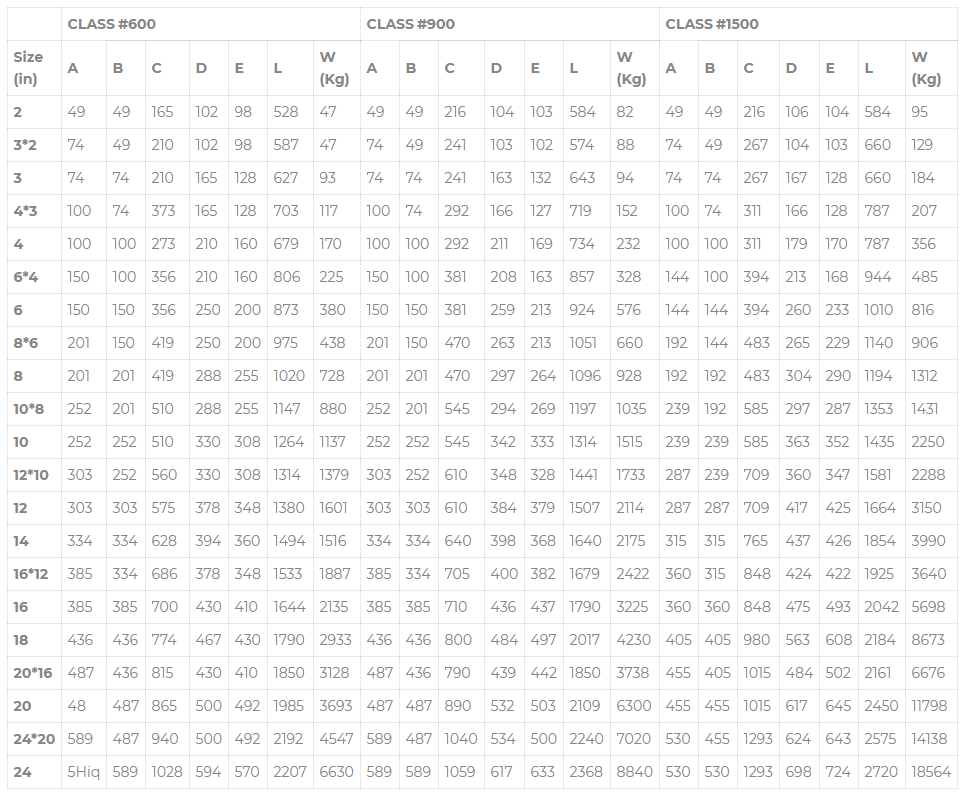

• Wszystkie wymiary podano w mm, chyba że określono inaczej.
• Podane masy odnoszą się do zaworów z kołnierzami.
• Uwaga: Aby uzyskać informacje na temat wymiarów i wagi większych rozmiarów, należy skontaktować się z fabryką.
• Wymiary C, D, E i waga mogą ulec zmianie bez powiadomienia.
• Wymiary zewnętrzne nie wymienione w normach branżowych mogą ulec zmianie bez powiadomienia.
