ZAWÓR KULOWY API 6D

Zawór kulowy typu ślimakowego, całkowicie spawany, nadaje się do cięcia lub łączenia medium w rurociągach naftowych, przemysłu chemicznego, elektrowni cieplnych i innych warunkach pracy klasy 150 ~ 300 funtów i temperaturze roboczej -29 ~ 200°C. Medium stosowane: ropa naftowa, oczyszczony gaz ziemny, kwaśny gaz ziemny, gaz, woda i zawiesina węglowa itp. Tryb pracy: napęd przekładnią ślimakową, pneumatyczny, elektryczny, połączenie gazowo-cieczowe.

Scechy konstrukcyjne

Koło Wom TVPE w pełni spawane balwale z zamocowaną balsitnucture. Górny i dolny trzon balare wyposażony w łożysko. Mały onerating orue. Bal tej struktury jest stały i nie porusza się po ściśnięciu, konstrukcja ma dwa uszczelnienia, aby zapewnić wystarczającą siłę wstępnego uszczelniania, aby zapewnić uszczelnienie, osiągnąć dwustronne wymuszone uszczelnienie, wydajność uszczelnienia jest bardziej niezawodna. Proces obróbki kuli jest śledzony i wykrywany przez zaawansowany komputerowy detektor, dzięki czemu precyzja obróbki kuli jest wysoka. Ponieważ materiał korpusu wale jest taki sam jak materiał rury, nie będzie nierównomiernego naprężenia ani odkształcenia z powodu pasa ziemnego i pojazdu przez qround. Korpus seaing rina jest wykonany z materiału Pf z 20% C (węgiel), co zapewnia całkowity brak wycieków (0%).

Standard wykonania

Specyfikacja projektu: APl 6D, ASMEB 16.34

Klasy ciśnienia i temperatury: ASME B16.34, AP1608

Długość konstrukcji: ASME B16.10, GB12221

Forma spawania doczołowego: ASME B16.25,ASME B31.4/31.8

Kontrola i test: APl 598, API 6D, GB13927

Test odporności ogniowej: AP| 607, API 6FA

Parametr ttPerformance

Numer zaworu: Q361F

Zakres temperatur: -29C≤T≤200'CSą odpowiednie medium: woda, powietrze, olej i inne płyny, które nie reagują ze stalą węglowąTryb jazdy: typ koła ślimakowego

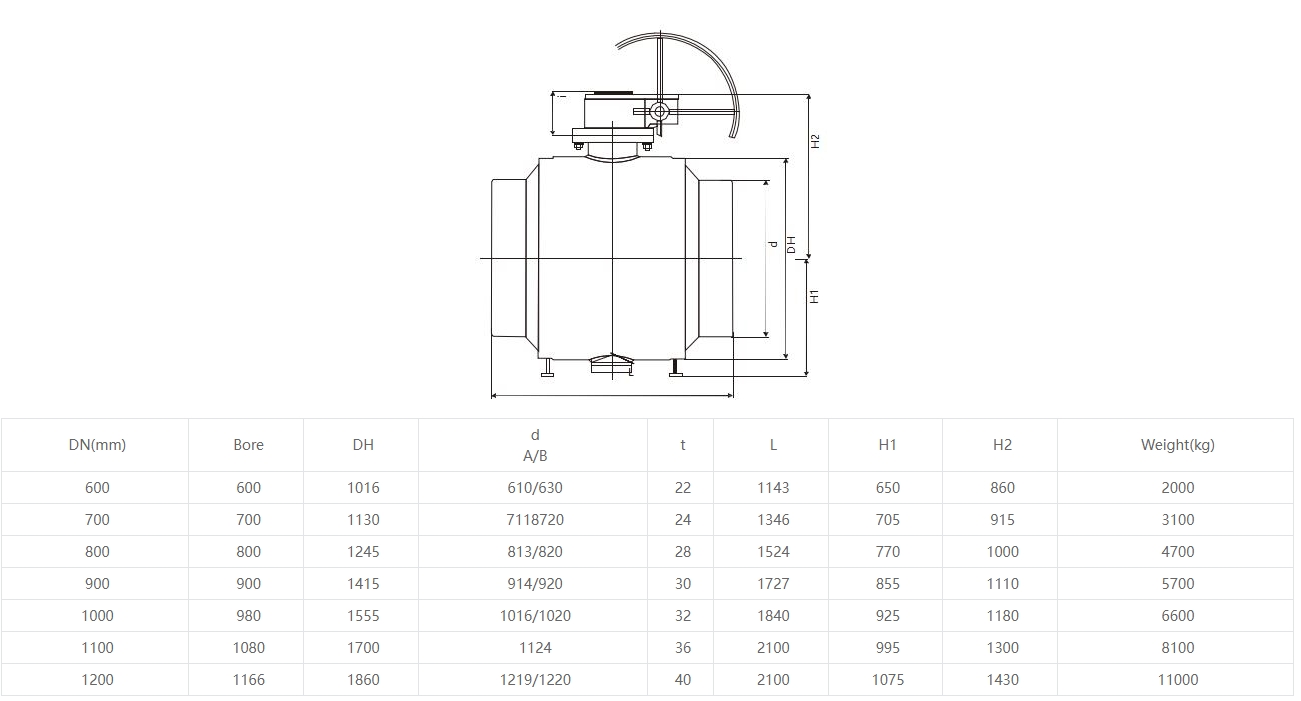

wymiary produktu
